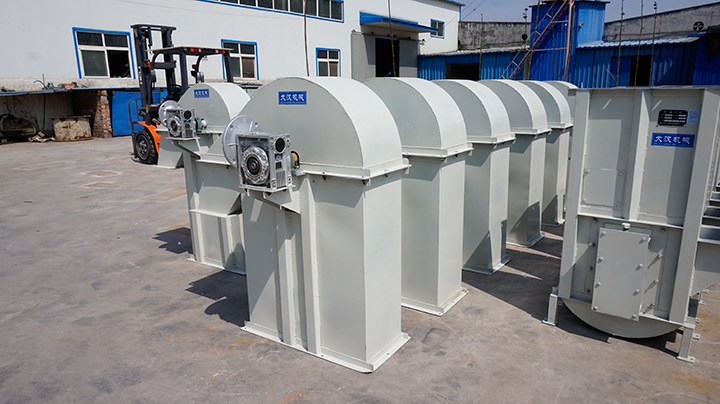

TH型斗式提升機

TH/HL型斗式提升機產品概述

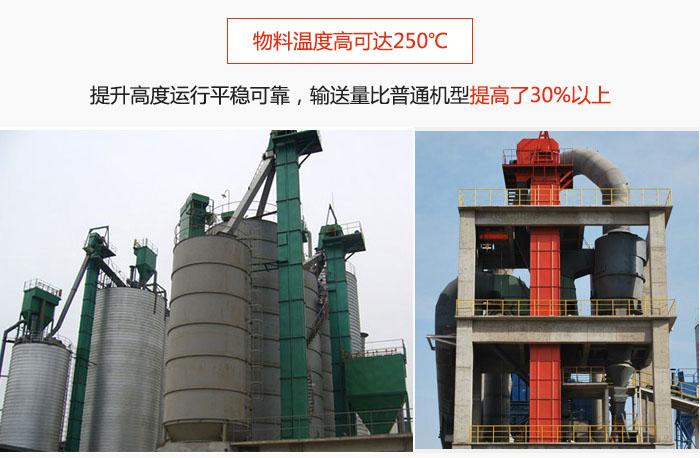

TH鏈條斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料，提升高度為50m，提升產量：15.77-185m³/h

結構功能介紹 —價格：9800-45000元

牽引件：優質合金鋼高度圓環鏈

傳動裝置：ZJ型減速器和ZQ型減速器

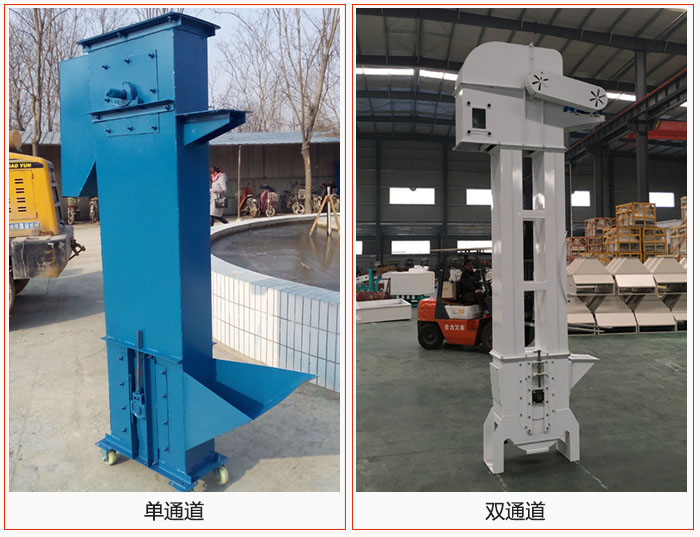

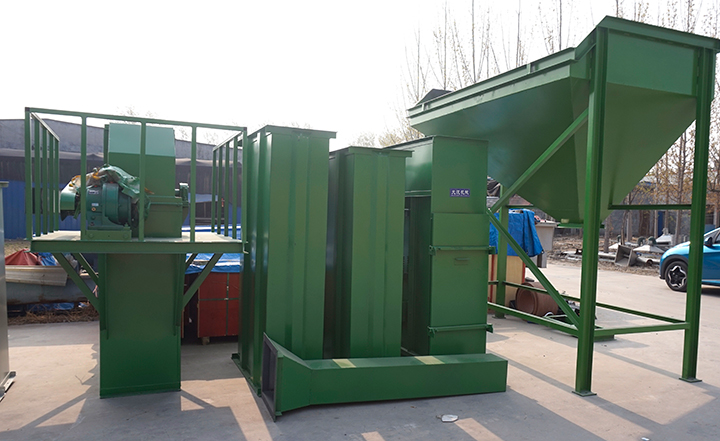

中部機殼：單、雙通道兩種形式為機內重錘箱恒力自動張緊。

鏈輪：可換輪緣組合式結構（使用壽命長，輪緣更換工作簡便）

下部：重力自動張緊裝置（能保持恒定的張緊力，避免打滑或脫鏈）

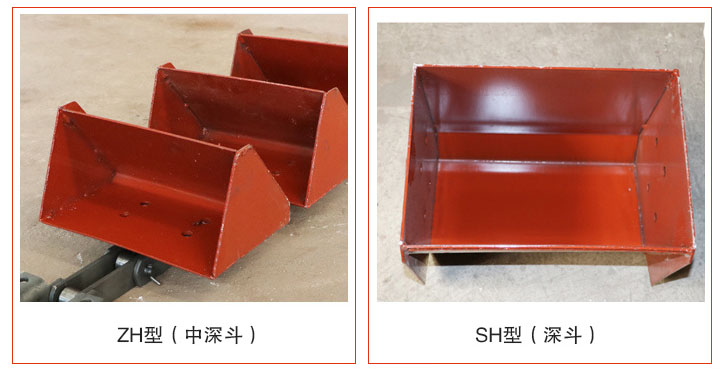

料斗分類：ZH型(中深斗)，SH型(深斗)

ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。

SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

TH型斗式提升機主要特點：

TH型斗式提升機在牽引裝置，中部機殼與下部機殼的改造和提升提高了設備的整體耐磨性，延長適用壽命，同時根據 不同性質的物料還能夠選擇合適的料斗大大提高了提升產量。

TH型斗式提升機工作原理

TH型斗式提升機采用電機驅動，電機聯動減速機降速、通過聯軸器傳給主軸鏈輪，鏈輪轉動帶動傳動帶循環轉動，傳動帶均勻布置有同樣大小的料斗，通過料斗循環交替從底部料倉把物料盛起向上送料。等料斗傳到上出料口，料斗翻起把物料導入存儲料倉，提升機就是這樣循環提升送料的。

TH型斗式提升機型號與參數

型號					TH160		TH200		TH250		TH315		TH400		TH500		TH630
料斗形式					ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量m³/h			普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
			改進型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料斗		斗寬mm			160		200		250		315		400		500		630
		斗容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
		斗距mm		普通型	500						512				688
				改進型	-						384				516
鏈條	圓鋼(直徑×節距)mm				14×50						18×64				22×86
	環數			普通型	9						7				7
				改進型	-						5				5
料斗運行速度m/s					1.2						1.4				1.5
主鏈輪節圓直徑mm					300		365		520		630		710		800		900
主軸轉速r/min					69.71		63.22		44.11		42.5		37.6		35.8		31.8
物料*大塊度mm					20		25		30		35		40		50		60

注：表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充，實際應用時要考慮填充系數。2、表中改進型只有TH315、TH400、TH500、TH630。

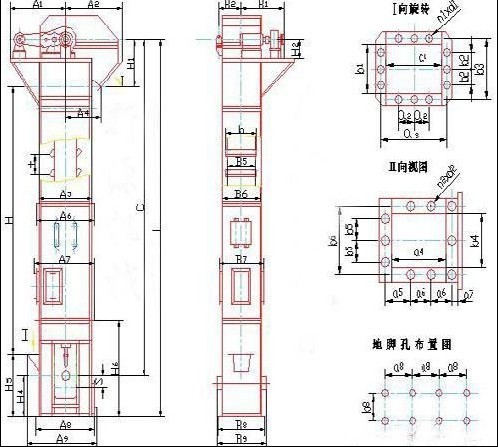

TH型斗式提升機外形示意圖

TH型斗式提升機安裝尺寸

斗式提升機型號

整機結構尺寸

地腳孔尺寸

上部機殼尺寸

下部機殼尺寸

中部機殼尺寸

L

H

H3

S

ag

bg

n3×d3

H1

A2

B2

H5

A7

A8

B5

A4

A5

B3

B4

TH160 TH200 TH250 TH315 TH400 TH500 TH630

C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300

C-750 C-750 C-850 C-900 C-950 C-940 C-950

750 750 850 900 950 1060 1250

200 200 200 250 250 250 300

400 400 340 350 400 360 400

320 425 496 571 658 788 918

6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26

900 900 1000 1120 1250 1400 1600

1000 1000 1190 1267 1394 1545 1706

295 340 376 443 518 579 644

1500 1500 1800 1800 1900 2000 2200

1131 1131 1346 1416 1566 1808 2028

1330 1374 1649 1825 2080 2380 2720

497 506 598 695 793 910 1066

1000 1000 1180 1250 1400 1600 1800

1105 1105 1362 1396 1546 1768 1968

280 255 400 475 560 670 800

385 460 532 621 706 838 968

型號		NE15	NE30	NE50	NE100	NE150	NE200
機殼形式		I	I	I	I	I	II
上機殼	H1	523	840	665	741	766	968
	H2	1342	2265	1880	2000	1700	1780
卸料口	D1	900	955	1100	1475	1300	1650
	D2	800	1000	1000	1200	1200	1500
	D3	250	300	350	350	400	550
	D4	300	350	400	500	650	650
	d1	306/3	356/3	406/3	406/3	456/3	606/4
	d2	356/3	406/3	456/3	556/4	706/5	706/5
平臺	p1	1000	602	777	803	1200	1280
	p2	104	104	104	130	130	144
	p3	1404	2403	1827	1740	1740	1864
	p4	521	620	616	729	720	870
	p5	1579	2041	2236	2380	23800	2730
	p6	2300	2500	2500	2600	3300	4100
中間機殼	M1	1050	1240	1240	1450	1450	1750
	M2	1156	1340	1348	1598	1582	1888
	M3	450	500	650	800	1060	1120
	M4	556	600	780	948	1196	1280
	M5	1250	1440	1440	1680	1680	1980
	M6	650	700	850	1030	1290	1350
喂料口	R1	800	970	970	1125	1075	1300
	R2	250	300	280	400	500	550
	R3	250	300	300	400	600	560
	R4	1350	1650	1700	2000	2050	2400
	r1	306/3	356/3	336/3	456/3	556/4	620/4
	r2	306/3	356/3	356/3	456/3	656/5	630/4
下機殼	B1	600	750	750	850	900	1050
	B2	2440	2440	2500	2500	2500	3000
	B3	830	970	996	1148	1632	2102
基礎尺寸	Z1	1000	1200	1200	1400	1400	1670
	Z2	1400	1500	1500	1700	1700	1850
	Z3	950	1000	1100	1200	1350	1350
	Z4	1300	1400	1700	1900	2350	2350
	Z5	554	594	744	916	1176	1250
	Z6	400/1	450/1	550/1	600/1	400/1	800/1
	Z7	1144	1334	1334	1566	1566	1880
	Z8	500/1	600/1	600/1	700/1	700/1	940/2

TH型斗式提升機適用范圍

TH型斗式提升機適用于輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料 ，物料溫度在250℃以下。如：煤、水泥、碎石、砂子、化肥、糧食等。

TH型斗式提升機常見問題及處理方法

故障名稱	產生原因	處理方法
造成停車	1、膠帶太松。 2、卸料機構卸料量太大，在成提升機底部物料存積太多。 3、底部或其他部位有硬物將料斗同機卡住。 4、料斗脫落。	1、調整漲緊裝置。 2、挖取底部存積物料。 3、取走硬物。 4、重新安裝。
有不正常的異響	1、輸送帶發生偏移。 2、料斗松動。 3、機殼內有大塊雜物。	1、調整漲緊裝置。 2、重新緊固。 3、取走雜物。
輸送帶偏移	1、滾輪兩邊有高有低。 2、滾輪表面有大量物料粘住。 3、進料時偏向料斗的一邊。	1、重新調整漲緊裝置。 2、鏟除滾輪表面物料。 3、調節進料口位置，調節下料機位置。
